Инструменты и приспособления для сварочных работ: виды, назначение и как выбрать

Для сварки недостаточно одного сварочного аппарата. Перед соединением детали необходимо разметить, очистить и правильно зафиксировать, во время работы — обеспечить стабильный контакт и удобное положение заготовок, а после сварки — удалить шлак и обработать шов. Для каждой из этих операций используются свои инструменты и приспособления.

Комплект оснащения зависит от способа сварки, материала и толщины деталей, условий работы и требуемой точности. Для простого ремонта металлической конструкции достаточно базового набора, тогда как для регулярной работы в мастерской или на производстве потребуются дополнительные средства фиксации, измерения и подготовки металла.

Что относится к инструментам и приспособлениям для сварки

Оснащение сварщика условно можно разделить на несколько групп:

• основной сварочный инструмент;
• приспособления для фиксации и позиционирования деталей;
• инструменты для подготовки металла;
• измерительный и разметочный инструмент;
• оборудование для обработки сварного соединения;
• вспомогательные принадлежности;
• средства индивидуальной защиты.

При этом сварочный аппарат правильнее относить к оборудованию, а электроды, проволоку, газ, контактные наконечники и некоторые другие элементы — к расходным материалам.

Основной инструмент сварщика

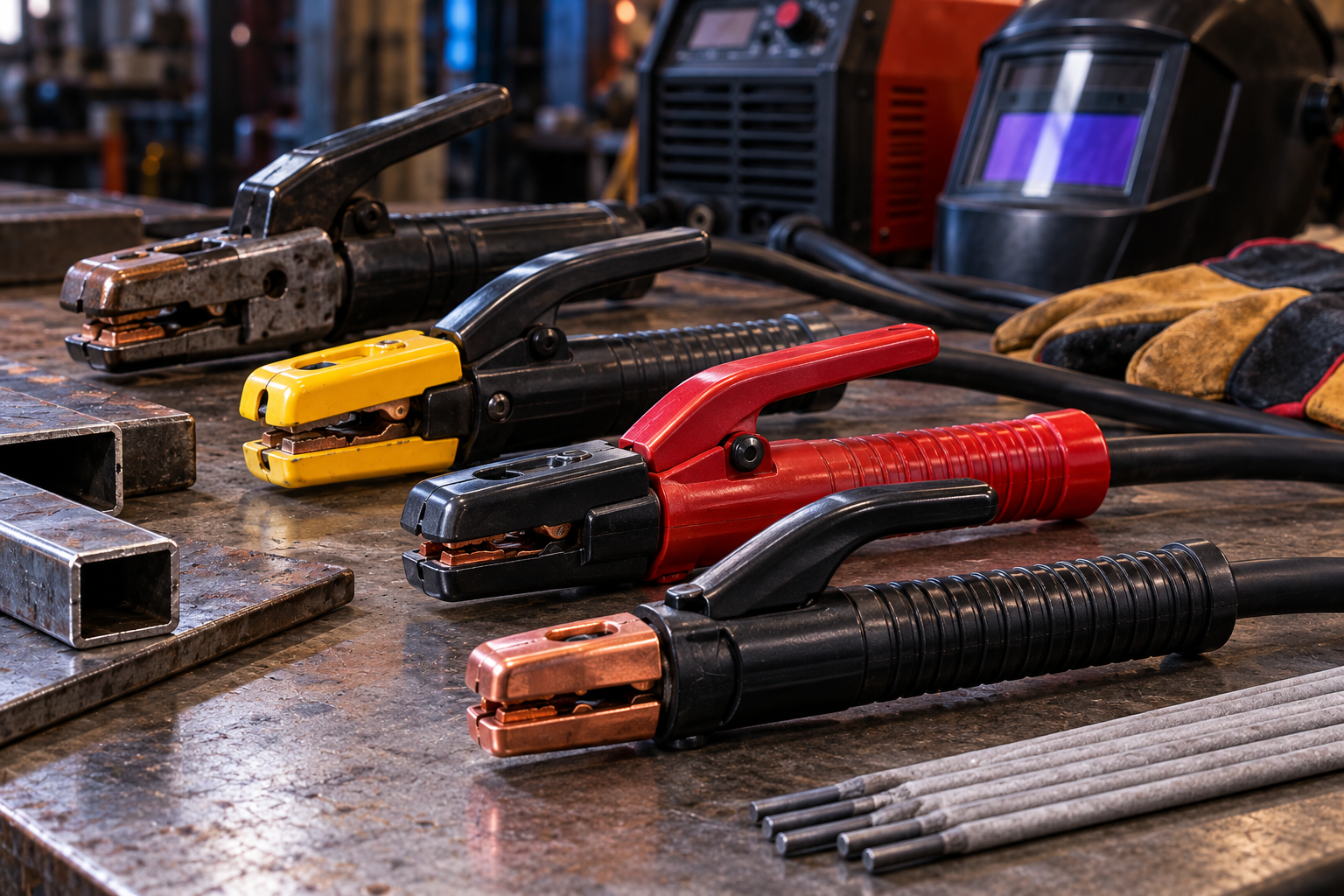

Электрододержатель

Используется при ручной дуговой сварке MMA. Он фиксирует покрытый электрод и обеспечивает подвод сварочного тока.

При выборе электрододержателя учитывают:

• допустимую силу сварочного тока;
• надёжность фиксации электрода;
• качество изоляции рукоятки;
• удобство установки электрода под разными углами;
• массу и эргономику.

Держатель должен соответствовать рабочему току аппарата. Слишком слабый контакт увеличивает нагрев и может ухудшать стабильность процесса.

Зажим массы

Зажим соединяет сварочную цепь с заготовкой или металлическим сварочным столом. От качества контакта напрямую зависит устойчивость дуги.

Хороший зажим должен иметь достаточное усилие прижатия и подходить по допустимому току. Место его установки желательно предварительно очистить от ржавчины, краски и загрязнений.

Сварочные кабели

Через них ток поступает к электрододержателю, горелке и детали. Важны сечение жилы, качество проводника, состояние изоляции и длина кабеля.

Удлинять сварочные кабели без необходимости не стоит: с увеличением длины возрастают электрические потери. Если нужен длинный комплект, сечение кабеля должно быть рассчитано на соответствующую нагрузку.

Сварочная горелка

Для MIG/MAG и TIG используется горелка, через которую обеспечиваются необходимые для процесса функции.

В MIG/MAG через неё подаются сварочная проволока, ток и защитный газ. В TIG горелка удерживает вольфрамовый электрод и обеспечивает подачу газа в зону сварки.

При выборе учитывают:

• максимальный рабочий ток;
• тип охлаждения;
• длину;
• тип разъёма;
• совместимость с аппаратом;
• доступность наконечников, сопел и других сменных элементов.

Для продолжительной работы на больших токах может потребоваться горелка с жидкостным охлаждением.

Приспособления для фиксации деталей

Точность сварной конструкции во многом определяется тем, насколько правильно детали были выставлены до прихватки. Удерживать заготовки руками неудобно и небезопасно, поэтому используют механические и магнитные приспособления.

Сварочные струбцины

Струбцина прижимает детали друг к другу или фиксирует их относительно рабочего стола.

Для сварочных работ применяются разные конструкции:

• F-образные;
• G-образные;
• угловые;
• быстрозажимные;
• специальные сварочные струбцины.

При выборе важны максимальный размер захвата, усилие прижима и жёсткость конструкции.

Для сборки рам, ворот, каркасов и других изделий желательно иметь несколько струбцин разных размеров.

Магнитные угольники

Магнитный угольник позволяет быстро удерживать металлические детали под заданным углом. Особенно удобен при сборке рам и небольших металлоконструкций.

Распространённые положения — 45°, 90° и 135°. Существуют также регулируемые и отключаемые магниты.

Следует учитывать, что магнитное поле в некоторых ситуациях способно влиять на поведение сварочной дуги. Поэтому магнит чаще используется для первоначального позиционирования и прихватки, а окончательную фиксацию при ответственных работах лучше выполнять струбцинами или другими механическими приспособлениями.

Тиски

Тиски удобны при работе с небольшими заготовками, полосой, профилем и другими деталями, которые необходимо надёжно удерживать во время резки, зачистки или сварки.

Для мастерской практичнее массивные модели с устойчивым креплением к верстаку.

Сварочный стол

При регулярной работе металлический сварочный стол заметно упрощает сборку конструкций.

Профессиональные столы могут иметь систему отверстий и использоваться вместе с:

• упорами;
• прижимами;
• угольниками;
• фиксаторами;
• струбцинами.

Такая система особенно полезна при изготовлении однотипных изделий и конструкций, где требуется повторяемость размеров.

Инструменты для подготовки металла

Качество соединения зависит не только от режима сварки. Кромки необходимо очистить от загрязнений, окалины, ржавчины, краски и других покрытий, способных помешать формированию шва.

Угловая шлифовальная машина

УШМ, или болгарка, — один из наиболее универсальных инструментов сварщика.

Она применяется для:

• резки металла;
• удаления ржавчины;
• зачистки кромок;
• подготовки разделки;
• обработки прихваток;
• шлифования сварного шва.

Для разных задач устанавливаются отрезные, зачистные и лепестковые круги, а также металлические щётки.

Для большинства мобильных и бытовых работ удобна компактная УШМ, но выбор диаметра диска и мощности необходимо выполнять с учётом толщины и объёма обрабатываемого металла.

Металлическая щётка

Ручная щётка применяется для локальной очистки поверхности и сварного соединения.

Она особенно полезна после MMA-сварки для удаления мелких остатков шлака после работы молотком.

При сварке нержавеющей стали желательно использовать отдельную щётку из подходящего материала и не применять её для обычной углеродистой стали, чтобы не переносить посторонние частицы на поверхность заготовки.

Напильники

Напильник удобен для снятия небольших заусенцев, доводки кромок и обработки участков, до которых сложно добраться УШМ.

Он не заменяет электроинструмент при больших объёмах работ, но полезен при точной ручной подгонке деталей.

Инструменты для обработки шва

Молоток сварщика

При MMA-сварке расплавленный металл защищается слоем шлака. После охлаждения соединения его необходимо удалить.

Для этого применяется специальный молоток сварщика с заострённой и плоской рабочими частями.

После грубой очистки поверхность обычно дополнительно обрабатывают металлической щёткой.

При MIG/MAG или TIG характерного шлакового слоя, как при сварке покрытым электродом, обычно нет, поэтому такой молоток требуется прежде всего сварщикам, работающим MMA.

Шлифовальные и лепестковые круги

Используются, когда требуется:

• удалить усиление шва;
• выровнять поверхность;
• подготовить соединение к окрашиванию;
• снять небольшие дефекты поверхности;
• обеспечить требуемую геометрию изделия.

Полностью стачивать качественный сварной шов без необходимости не следует: объём обработки определяется назначением конструкции и требованиями к соединению.

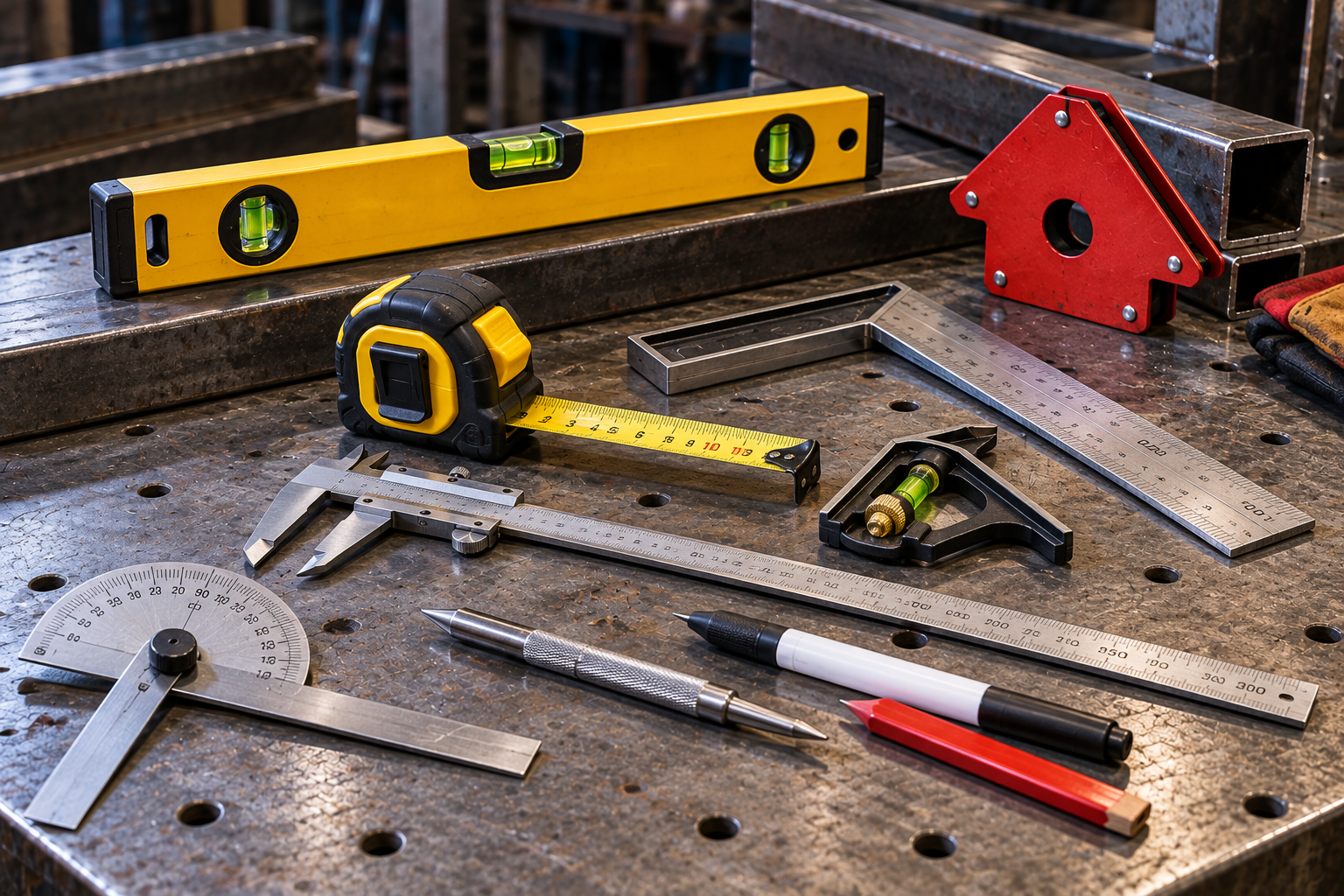

Измерительный и разметочный инструмент

Ошибка при разметке часто обнаруживается уже после прихватки или окончательной сварки. Поэтому измерительные инструменты являются не менее важной частью рабочего комплекта, чем струбцины или УШМ.

Рулетка

Используется для определения размеров деталей, расстояний между элементами и общих габаритов конструкции.

Для металлоконструкций желательно выбирать рулетку с достаточно жёстким полотном и хорошо читаемой шкалой.

Металлический угольник

Помогает контролировать угол 90°, выполнять разметку и проверять положение элементов рамы или каркаса.

Уровень

Необходим при монтаже ворот, ограждений, стоек, рам и других конструкций, положение которых требуется контролировать относительно горизонтали или вертикали.

Штангенциркуль

Позволяет точнее измерять толщину листового металла, диаметр элементов, размеры профильных деталей и другие небольшие параметры.

Чертилка и кернер

При работе с металлом обычный карандаш не всегда удобен. Для точной разметки используют чертилку, а кернером обозначают точки будущего сверления.

Также применяются специальные маркеры для металла.

Расходные материалы

Набор расходников определяется используемой технологией.

Для MMA

Потребуются покрытые электроды. Их выбирают с учётом:

• марки свариваемого металла;
• толщины деталей;
• положения шва;
• типа покрытия;
• допустимой полярности и рода тока;
• требований к сварному соединению.

Диаметр электрода связан с толщиной заготовок и необходимым диапазоном сварочного тока.

Для MIG/MAG

Необходима сварочная проволока, а при использовании сплошной проволоки — соответствующий защитный газ.

Выбор проволоки зависит от свариваемого материала. Также следует проверить, какие диаметры поддерживают подающий механизм, ролики, канал горелки и контактный наконечник.

Для TIG

Используется неплавящийся вольфрамовый электрод. Присадочный материал при необходимости подаётся отдельно.

Дополнительно требуется защитный газ — чаще всего аргон или газовая смесь, предусмотренная технологией конкретной работы.

Дополнительные приспособления

По мере усложнения задач базового набора становится недостаточно.

Полезными могут быть:

Газовый редуктор. Регулирует давление и расход газа из баллона.

Расходомер. Позволяет контролировать подачу защитного газа.

Тележка для сварочного аппарата. Упрощает перемещение источника, баллона и принадлежностей внутри мастерской.

Инспекционное зеркало. Помогает контролировать швы и соединения в труднодоступных местах.

Фонарь. Нужен при работе внутри конструкций и в плохо освещённых зонах.

Плоскогубцы для MIG/MAG. Удобны для очистки сопла, обрезки проволоки и обслуживания горелки.

Контейнеры и органайзеры. Позволяют раздельно хранить электроды, наконечники, сопла, вольфрамовые электроды и мелкий инструмент.

Средства защиты сварщика

СИЗ нельзя считать необязательным дополнением к инструменту. Сварочные работы сопровождаются интенсивным оптическим излучением, искрами, брызгами расплавленного металла, горячими поверхностями и образованием дыма и аэрозолей.

Сварочная маска

Защищает глаза и лицо от излучения дуги и горячих частиц.

Наиболее удобны маски с автоматическим светофильтром типа «хамелеон».

При выборе следует учитывать:

• диапазон степени затемнения;
• скорость срабатывания;
• количество оптических датчиков;
• возможность регулировки чувствительности и задержки;
• размер смотрового окна;
• качество и оптический класс фильтра;
• массу и удобство оголовья.

Тип и степень затемнения должны соответствовать применяемому сварочному процессу и току.

Сварочные краги

Защищают кисти и предплечья от жара, искр и брызг металла.

Для MMA и интенсивной MIG/MAG-сварки обычно требуется более серьёзная защита от теплового воздействия. Для TIG важна не только защита, но и хорошая чувствительность пальцев, поэтому применяются более тонкие специализированные перчатки.

Спецодежда

Одежда должна закрывать тело и быть предназначена для условий сварочных работ. Не следует работать в одежде из легко воспламеняющихся или плавящихся материалов.

При регулярной сварке применяются куртки, костюмы, фартуки, нарукавники и другая специализированная экипировка.

Какие инструменты нужны для разных видов сварки

Комплект удобно подбирать не по принципу «купить всё сразу», а исходя из используемой технологии.

Для MMA

Базовый набор:

• сварочный инвертор;
• электрододержатель;
• зажим массы;
• сварочные кабели;
• электроды;
• маска;
• краги;
• молоток сварщика;
• металлическая щётка;
• УШМ;
• струбцины;
• угольник;
• рулетка.

Такого комплекта достаточно для большинства бытовых ремонтных и монтажных работ.

Для MIG/MAG

Понадобятся:

• сварочный полуавтомат;
• MIG/MAG-горелка;
• сварочная проволока;
• подходящие ролики подачи;
• контактные наконечники;
• газовое сопло;
• защитный газ и редуктор, если процесс выполняется с газовой защитой;
• зажим массы;
• приспособления для фиксации деталей;
• инструмент для подготовки металла;
• СИЗ.

Если используется порошковая самозащитная проволока, конфигурация оборудования может отличаться.

Для TIG

Основной комплект:

• TIG-аппарат;
• TIG-горелка;
• вольфрамовые электроды;
• цанги, корпуса цанг и сопла;
• защитный газ;
• редуктор или расходомер;
• присадочные прутки;
• отдельный инструмент для подготовки электродов и металла;
• струбцины;
• измерительный инструмент;
• СИЗ.

Для TIG особенно важна чистота поверхности и расходных материалов, поэтому подготовке металла уделяется повышенное внимание.

Как выбрать инструмент для сварочных работ

1. Определите способ сварки

Инструмент для MMA, MIG/MAG и TIG заметно различается. Не имеет смысла покупать универсальный набор без понимания технологии, которую вы будете использовать чаще всего.

2. Учитывайте рабочий ток

Электрододержатель, зажим массы, кабели и горелка должны быть рассчитаны на реальные режимы работы сварочного аппарата.

Недостаточный запас по току может приводить к перегреву компонентов.

3. Оцените размеры деталей

Для небольших изделий достаточно компактных струбцин и тисков. При изготовлении ворот, лестниц, каркасов и других крупных конструкций потребуются струбцины с большим раскрытием, длинный измерительный инструмент и удобная сборочная поверхность.

4. Определите требуемую точность

Если задача — ремонт забора, требования к сборочному оснащению одни. При изготовлении мебели, рам или серийных металлических изделий важнее точное позиционирование и повторяемость размеров.

В таких случаях полезны сварочный стол, упоры, прижимы и регулируемые угольники.

5. Не экономьте на фиксации

Даже хороший сварочный аппарат не исправит неправильно выставленную деталь. Кроме того, металл при нагреве деформируется.

Надёжная фиксация и продуманная последовательность прихваток помогают уменьшить смещение элементов конструкции.

6. Проверяйте совместимость расходников

Перед покупкой горелки, контактных наконечников, роликов, электродов и других комплектующих необходимо убедиться, что они подходят к вашему оборудованию и выбранному процессу сварки.

7. Учитывайте интенсивность эксплуатации

Для нескольких ремонтов в год нет необходимости собирать оснащение промышленного уровня.

Если сварка выполняется ежедневно, важнее:

• ресурс инструмента;
• допустимая продолжительность нагрузки;
• ремонтопригодность;
• доступность сменных элементов;
• эргономика;
• скорость переналадки.

Минимальный набор начинающего сварщика

Для первых работ методом MMA можно начать с относительно небольшого комплекта:

1. сварочный инвертор;
2. маска;
3. сварочные краги;
4. кабель с электрододержателем;
5. кабель с зажимом массы;
6. подходящие электроды;
7. молоток сварщика;
8. металлическая щётка;
9. УШМ с отрезными и зачистными кругами;
10. две–четыре струбцины;
11. магнитный угольник;
12. обычный металлический угольник;
13. рулетка;
14. инструмент для разметки.

По мере появления новых задач комплект можно расширять, а не покупать заранее принадлежности, которые могут не понадобиться.

Что важно помнить

Хорошо оснащённое рабочее место помогает не только ускорить сварку. Правильная подготовка, точная фиксация и контроль размеров непосредственно влияют на качество готовой конструкции.

Поэтому инструменты для сварочных работ стоит подбирать как единую систему:

разметка → подготовка металла → позиционирование → фиксация → сварка → очистка → контроль соединения.

Для периодических домашних работ достаточно сварочного аппарата, комплекта СИЗ, УШМ, нескольких струбцин и базового измерительного инструмента. Для мастерской или производства имеет смысл дополнительно использовать сварочный стол, профессиональные зажимы, специализированную оснастку и отдельные комплекты инструмента под разные материалы и технологии сварки. А найти нужные инструменты для ваших работ вы можете в каталоге нашего магазина.
